Konsola boczna płaska EL-200×2,5 do montażu z taśmą rozprężną

KNELSEN

5.66  bez VAT
6.96  z VAT

  • wysyłka:
  • w opakowaniu:
  • jednostka miary:
SKU: 072688 Kategorie: ,

numer producenta: 405104/F

ZAMÓW DO GODZINY 14.00
A ZAMÓWIENIE ZOSTANIE WYSŁANE JESZCZE DZIŚ

Konsola boczna, górna płaska EL- 200×2,5 służy do bocznego i górnego mocowania okna.

Zastosowanie:

  • Jako kotwy boczne lub górne w ścianach dwuwarstwowych i trzywarstwowych
  • grubość – 2,5 mm
  • długość – 200 mm

Maksymalne wysunięcie i odpowiadające im obciążenia:

  • 30 mm – 69 kg
  • 50 mm – 48 kg
  • 70 mm – 44 kg

Kotwy przystosowane do śrub szybkiego montażu wymagają wykonania otworów w  ościeżnicy. Konsole w wersji EL montowane są do profilu za pomocą śrub fi 7,5 a okna mogą być już w fazie produkcji wykonane z odpowiednimi otworami fi 6,5 co znacząco przyspiesza prace montażowe.

Sposób montażu:

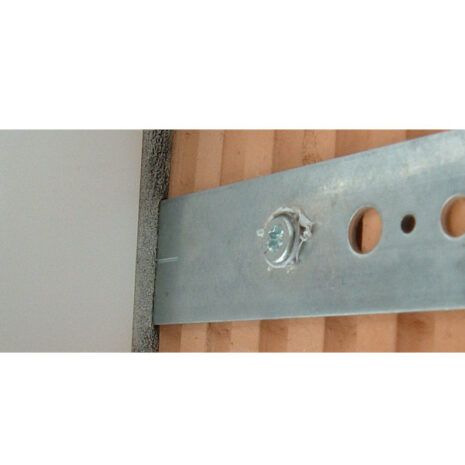

W ramie wykonać otwory 6,5mm w miejscach, w których rama będzie łączona ze ścianą. Do połączenia ramy ze wspornikiem EL należy stosować wkręty do montażu ram okiennych (średnica 7,5mm). Wkręt, wkręcony w profil ramy okiennej, wkręcić we wspornik EL przytrzymany/dociśnięty do ściany wnęki okiennej. Po sprawdzeniu prawidłowej pozycji ramy wspornik EL zamocować do ściany wnęki okiennej (co najmniej 2 łączniki – odpowiednie do podłoża)Wspornik EL może służyć również jako wzmocnienie muru (wzmocnienie słabego materiału ściany, w której montowane jest okno). Zamontowanie ramy okiennej wkrętem 7,5mm wkręconym we wspornik EL daje bardzo stabilne połączenie ramy z murem.
