Konsola boczna płaska EL-250X2,5

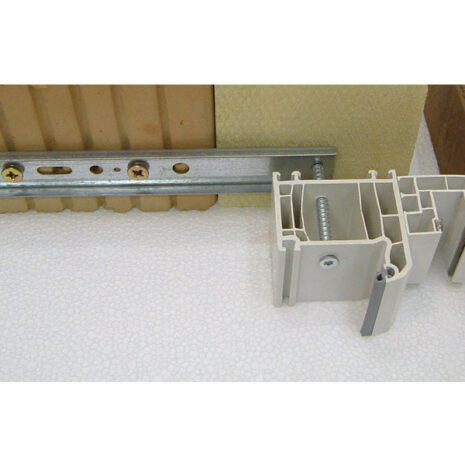

Konsola boczna, górna płaska EL- 250×2,5 służy do bocznego i górnego mocowania okna. Zastosowanie: jako kotwy boczne lub górne w ścianach dwuwarstwowych i trzywarstwowych. Wymiary: grubość – 2,5 mm, długość – 250 mm. Maksymalne wysunięcie i odpowiadające im obciążenia: 30 mm – 69 kg, 50 mm – 48 kg, 70 mm – 44 kg, 115 mm – 17 kg, 165 mm – 7 kg. Kotwy przystosowane do śrub szybkiego montażu wymagają wykonania otworów w  ościeżnicy. Konsole w wersji EL montowane są do profilu za pomocą śrub fi 7,5 a okna mogą być już w fazie produkcji wykonane z odpowiednimi otworami fi 6,5 co znacząco przyspiesza prace montażowe. Sposób montażu: 1) W ramie wykonać otwory 6,5mm w miejscach, w których rama będzie łączona ze ścianą. 2) Do połączenia ramy ze wspornikiem EL należy stosować wkręty do montażu ram okiennych (średnica 7,5mm). 3) Wkręt, wkręcony w profil ramy okiennej, wkręcić we wspornik ELprzytrzymany/dociśnięty do ściany wnęki okiennej. 4) Po sprawdzeniu prawidłowej pozycji ramy wspornik EL zamocować do ściany wnęki okiennej (co najmniej 2 łączniki – odpowiednie do podłoża). Wspornik EL może służyć również jako wzmocnienie muru (wzmocnienie słabego materiału ściany, w której montowane jest okno). Zamontowanie ramy okiennej wkrętem 7,5mm wkręconym we wspornik EL daje bardzo stabilne połączenie ramy z murem.
