Konsola boczna z regulacją odległości WM-200X1,5/40
Konsola WM-200×1,5/40
Cechy:
- Grubość i Długość: Konsola ma grubość 1,5 mm i długość 200 mm.
- Wszechstronność: Nadaje się do różnych systemów, w tym aluminium, drewno i tworzywa sztuczne.
- Regulacja: Standardowa długość śruby regulacyjnej wynosi 40 mm, a zakres regulacji wysokości to od 13 mm do 32 mm.
- Wielofunkcyjność: Konsola może być wykorzystywana do mocowania od dołu i z boku.
- Precyzja: Możliwość trójwymiarowej regulacji, co umożliwia wyrównanie tolerancji montażowych.
- Bezpieczeństwo: Zamocowanie zgodne z klasą wytrzymałości RC2.
- Maksymalne Obciążenie: Sprawdzone przez certyfikowane laboratorium ift-Rosenheim (wysunięcie/max obciążenie):
- 30mm- 136kg
- 50mm- 80kg
- 70mm- 44kg
Zastosowanie:

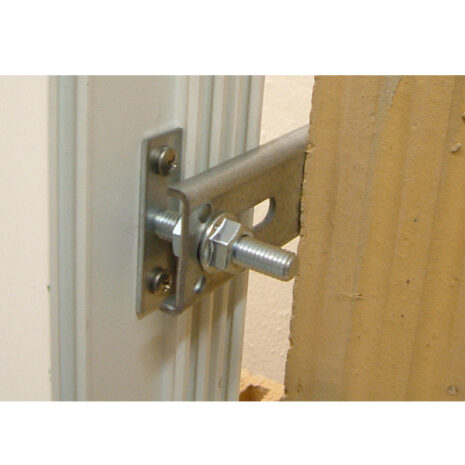

Konsola WM-200×1,5/40 jest przeznaczona do zamocowania bocznego lub górnego okna w przypadku braku izolacji w nowych budynkach. Możliwa jest pełna regulacja od strony zewnętrznej, co sprawia, że nie ma potrzeby przewiercania profilu okiennego.
Sposób montażu:
- Zamocuj śrubę regulacyjną do ramy okna.
- Nałoż wspornik WML na śrubę regulacyjną, ale nie dokręcaj jeszcze nakrętek.
- Wspornik przymocuj do ściany, używając co najmniej dwóch łączników dostosowanych do materiału ściany.
- Wyreguluj położenie ramy, dopasowując jej wysokość i głębokość.
- Skontruj i zabezpiecz pozycję, dokręcając nakrętki na śrubie regulacyjnej.
Uwagi:
Dokładność i precyzja są kluczowe podczas montażu, aby zapewnić długotrwałą trwałość i bezpieczeństwo konstrukcji. W razie wątpliwości zaleca się konsultację z wykwalifikowanym specjalistą.
