Konsola dolna płaska ze wzmocnieniem i regulacją wysokości WU-ST-300/3/110 łącznik kątowy

KNELSEN

46.36  bez VAT
57.02  z VAT

  • wysyłka: 48H
  • w opakowaniu: 1
  • jednostka miary: SZT
SKU: 053677 Kategorie: ,

numer producenta: K-405071-W

ZAMÓW DO GODZINY 14.00
A ZAMÓWIENIE ZOSTANIE WYSŁANE JESZCZE DZIŚ

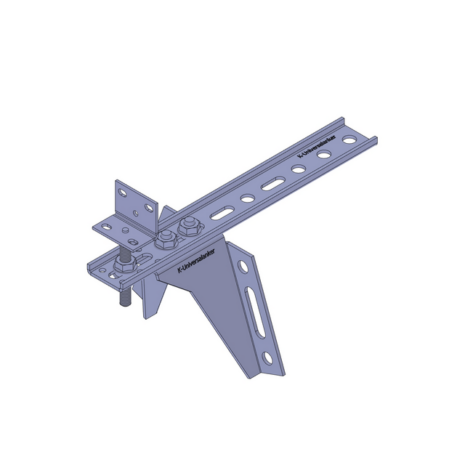

Konsola dolna płaska ze wzmocnieniem i regulacją wysokości WU-ST-300/3/110 W z łącznikiem kątowym

Cechy:

  • Grubość i Długość: Konsola ma grubość 3 mm i długość 300 mm.
  • Kompatybilność: Systemowo przystosowana do połączenia z oknem bez profilu “parapetowego” dzięki płaskiemu łącznikowi.
  • Bezpieczeństwo: Pewne zamocowanie okien w każdym rodzaju muru.
  • Wszechstronność: Nadaje się do różnych systemów, w tym aluminium, drewno i tworzywa sztuczne.
  • Regulacja: Standardowa długość śruby regulacyjnej wynosi 60 mm, a zakres regulacji wysokości to od 12 mm do 50 mm.
  • Obciążenie: Maksymalne skontrolowane obciążenie konsoli to 196 kg przy wysunięciu 140 mm.

Zastosowanie:

Konsola WU-ST-300/3/110 W jest przeznaczona do zastosowania w przypadkach, gdzie okno jest znacznie wysunięte w stosunku do ściany (powyżej 80 mm) lub gdzie mamy do czynienia z oknami o bardzo dużym ciężarze.

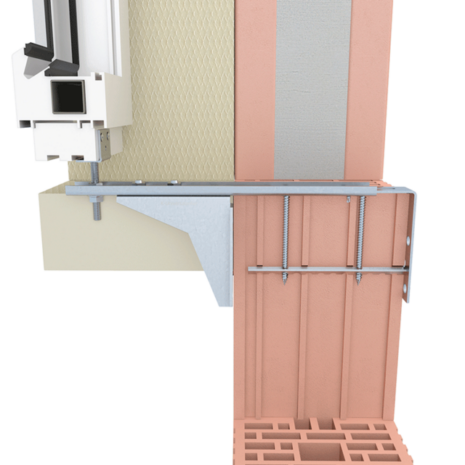

Sposób montażu:

  1. Zamocuj konsole do progu wnęki okiennej, używając co najmniej dwóch łączników dostosowanych do materiału ściany.
  2. Ustaw ramę na konsolach tak, aby oparła się na płaskowniku łącznika.
  3. Wypośrodkuj ramę w otworze okiennym.
  4. Połącz kątowe łączniki z profilem ramy, używając wkrętów.
  5. Wypoziomuj i wyreguluj wysokość ramy (góra-dół).
  6. Wyreguluj głębokość położenia ramy.
  7. Skontroluj i zabezpiecz pozycję, dokręcając nakrętki na śrubie regulacyjnej.

Uwagi:

Dla zapewnienia długotrwałej trwałości i bezpieczeństwa zaleca się ścisłe przestrzeganie instrukcji montażu. W razie wątpliwości skonsultuj się z wykwalifikowanym specjalistą.
